YUIOP60Pi C99頒布版ポータル

YUIOP60Pi の案内

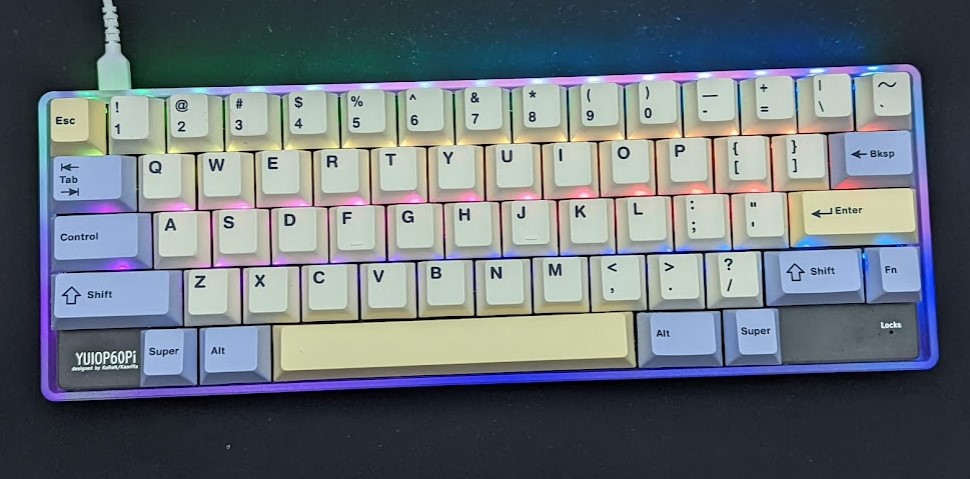

YUIOP60PiはコントローラにPGA2040(RP2040)を用いた有名60%キーボードの準互換レイアウトの60キーの自作キーボードです。 標準的なキーキャップセットを利用可能なようにキーレイアウトを調整しています。

本キットにはチップ抵抗など非常に細かい部品が含まれます。 そのため工作難度がかなり高くなっており組み立てには相応の腕前が必要です。 組み立て前には必ずビルドガイドを熟読し、 全工程を理解したうえで組み立て始めてください。

ファームウェアはpico-sdkとC言語を用いてフルスクラッチから制作し、オープンソースとして公開しています。 本文章執筆時点でいわゆる普通のキーボードとして十分機能する程度には完成しています。 しかしいわゆるQMK Firmware等に比べると機能は数段劣ります。 またVIA(Remap)に対応するファームウェアも用意しましたが、 諸般の事情により開発が停止しています。

YUIOP60Piはファームウェアに限らず設計データを含めて全てのデータをオープンソースで公開しています。 そのため本キットをお求めいただかなくとも自由に改造したり製造・頒布することが可能です。

ビルドガイド

ビルドガイドはYUIOP60Pi rev.3 ビルドガイドを参照してください。

ファームウェア

• ビルド済みバイナリ

  • 正式版: (まったり開発継続中) https://github.com/koron/yuiop60pi/releases/latest
  • VIA対応版 (開発停止): https://github.com/koron/yuiop60pi/releases/tag/v0.1

• レポジトリ: https://github.com/koron/yuiop60pi/

設計データ

• PCB設計データ
• トッププレート設計データ
• 製造用ガーバーデータ
  • PCB: main3-jlcpcb-r1
  • トッププレート: top-jlcpcb-r1

部品調達等資料

参考リンク: YUIOP60Pi / BOM

キット内容物

• 説明書
• プリント基板 (紫) - 1個
• トッププレート (黒) - 1個
• 部品パック - 1袋
  • MXキースイッチソケット - 60個 (=12x5)
  • コントローラーパック (赤半透明) - 1袋
    • PGA2040 - 1個
    • 6x2 ピンヘッダー - 4個
  • 基幹電子部品パック - 1袋
    • USBレセプタクル(コネクタ) - 1個
    • リセッタブルヒューズ - 1個
    • ショットキーバリアダイオード - 1個
    • チップダイオード(1N4148W) - 60個 (=20x3)
    • 表面実装タクタイルスイッチ - 1個
  • LEDパック - 1袋
    • RGB LED (WS2812C-2020) - 60個 (=10x6)
    • MOSFET (BSS138) - 1個
    • チップ(1608)抵抗 10kΩ - 2個 (青線)
    • チップ(1608)コンデンサー 10μF - 4個 (赤線)
  • スペーサーパック - 1袋
    • M2六角スペーサー 3.5mm - 6個
    • スリムヘッド小ねじ M2 黒 3mm - 6個
    • なべ小ねじ M2 3mm - 6個

それ以外に必要なもの

組み立てにおよびキーボードとしての利用には以下のものが追加で必要です。

• 部品
  • Cherry MX互換キースイッチ - 60個
  • スタビライザー - 合計3個
    • 2u - 2個
    • 6.25u - 1個
  • キーキャップセット - 1セット
  • 60%キーボードケース (GH60, DZ60互換推奨)
  • USB micro B ケーブル
• 道具
  • ハンダゴテ
  • ハンダ線
  • フラックス
  • ピンセット各種
  • 拡大鏡 (オプション)
  • テスター (オプション)
  • 精密プラスドライバー No.0
  • 精密プラスドライバー No.00
  • ナットドライバー 対辺4mm (オプション)

問い合わせ先

掲示板	https://github.com/koron/yuiop60pi/discussions
Twitter	https://twitter.com/kaoriya
メール	koron.kaoriya at gmail.com
